Műszaki textíliák és szigetelőanyagok

Műszaki textíliák és szigetelőanyagok termékcsoportjai

VITCAS termékek összehasonlítása

A műszaki textíliákat és rugalmas szigeteléseket alkalmazó iparágak

A műszaki textíliák az ipari és háztartási rendszerekben különféle funkciókat látnak el. Az egyik beépítéshez hőszigetelő réteg, a másikhoz tartós külső borítás, egy harmadikhoz pedig egy helyi varratot, kábelt vagy tömlőt védő cérna vagy harisnya szükséges. Az alábbi ágazatok gyakori felhasználási területeket jelölnek, nem pedig minden termékre érvényes általános jóváhagyásokat.

• Energiatermelés és kazánüzemek: szigetelőburkolatok és külső borítások turbinákhoz, szelepekhez, karimákhoz, gőzvezetékekhez és kazánsegédberendezésekhez; védőharisnyák a közelben futó vezetékekhez; valamint cérnák konfekcionált, eltávolítható burkolatokhoz.
• Olaj-, gáz- és petrolkémiai feldolgozás: rugalmas szigetelés forró technológiai berendezések, csövek és légcsatornák körül, valamint kopásálló védelem tömlőkhöz és kábelekhez. A vegyi kompatibilitást, a nyomást, a robbanásveszélyes területekre vonatkozó követelményeket és a gyulladás elleni védelmet külön kell értékelni.
• Kohászat, öntödék és hegesztés: kompatibilis hővédő elemek és szigetelőburkolatok varrása, gépek körüli hővédelem, valamint sugárzó hőnek, szikrának vagy kopásnak kitett vezetékek védőharisnyázása. Az olvadt fémmel szembeni ellenállást az adott ötvözetre és igénybevételre vonatkozóan kell ellenőrizni.
• Hajózás, hajóépítés és tengeri létesítmények: kipufogórendszerek, motorok, kazánok és csővezetékek szigetelése, valamint tömlők és kábelek védelme gépészeti terekben. Vegye figyelembe a rezgést, az olajat, a nedvességet, a sós levegőt, a láng- és füstvédelmi követelményeket, valamint az alkalmazandó hajózási jóváhagyásokat.
• Járműipar, autósport és repülőgépipar: turbófeltöltők, gyűjtőcsövek, kipufogórendszerek, hangtompítók és tesztkamrák szigetelése; zajcsillapítás; továbbá kábelkötegek és folyadéktömlők védelme. Biztonságkritikus alkatrészeknél az adott OEM- vagy programelőírást kell alkalmazni.
• Üveg- és kerámiaipar, kemencék és hőkezelés: rugalmas szigetelés, varrott burkolatok, berendezésárnyékolás és védett vezetékek égetőkemencék, ipari kemencék és hőtechnikai gépek körül. Értékelje a közvetlen láng, a sugárzó hő, a forró gázok, a hőciklusok és a mechanikai megtámasztás hatását.
• Gyártás, HVAC és épületgépészet: gépek, szellőzőcsatornák, csővezetékek és üzemi berendezések szigetelése, alumíniumfólia ragasztószalaggal mint kompatibilis hézagtömítő és csatlakozási kiegészítővel, amennyiben ezt a ragasztó hőmérsékleti határértéke lehetővé teszi.
• Lakossági és kereskedelmi fűtés: kéménybéléscsövek szigetelése fűtőkályhákhoz, kandallókhoz és szilárd tüzelésű fűtőberendezésekhez, amely segít megőrizni a füstgáz hőmérsékletét, és csökkenti a kondenzáció, valamint a kátrányképződés kockázatát.
• Tűzvédelem és védőfelszerelések gyártása: a cérnák és szigetelőanyagok paplanok, függönyök, burkolatok vagy ruházati termékek alkotóelemei lehetnek. A nyersanyagok önmagukban nem képeznek tanúsított egyéni védőeszközt, bevizsgált tűzgátló függönyt vagy tűzálló rendszert.

A megfelelő műszaki textília kiválasztása

1. Határozza meg a funkciót. Döntse el, hogy a terméknek nagy tömegű hőszigetelést kell-e biztosítania, varrott kötést kell-e képeznie, tömlőt vagy kábelt kell-e védenie, sugárzó hőt kell-e visszavernie, zajt kell-e csökkentenie, vagy egy külső borítást kell-e rögzítenie.
2. Rögzítse a tényleges hőterhelést. Különböztesse meg a folyamatos hőmérsékletet a rövid idejű csúcshőmérséklettől, és állapítsa meg, hogy a hő érintkezés, konvekció, sugárzás vagy közvetlen láng útján éri-e az anyagot.
3. Ellenőrizzen minden réteget. A szál, a bevonat, a fólia, a ragasztó, a varrócérna és a rögzítés üzemi határértékei eltérhetnek. Az összeállítás teljesítményét a legalacsonyabb releváns határérték szabhatja meg.
4. Számítsa ki a szükséges szigetelési teljesítményt. A maximális hőmérsékleti besorolás az anyag hőtűrését jelzi, nem pedig az elérhető hideg oldali vagy érintési hőmérsékletet. A szükséges vastagságot és a hőveszteséget a tényleges hőtechnikai körülmények alapján kell meghatározni.
5. Ellenőrizze a méreteket és az illeszkedést. Vizsgálja meg a paplan vastagságát és szélességét, a védőharisnya belső átmérőjét és tágulását, a cérna átmérőjét és hosszát, a füstcső átmérőjét, az átfedést, a hajlítási sugarat és a vágási veszteséghez szükséges ráhagyást.
6. Értékelje a mechanikai igénybevételt. Vegye figyelembe a rezgést, hajlítást, kopást, nyomást, légáramlást, kezelést, karbantartási ciklusokat, valamint a varratokra vagy rögzítőelemekre átvitt terhelést.
7. Vizsgálja meg a környezeti feltételeket. Vegye figyelembe az olaj, a víz, a gőz, az üzemanyagok, a savak, a lúgok, az UV-sugárzás, a só, a por és a technológiai gázok hatását az üzemi hőmérsékleten.
8. Ellenőrizze a szabályozott teljesítményjellemzőket. A villamos szigeteléshez, tűzállósághoz, egyéni védőeszközökhöz, hajózási felhasználáshoz és égéstermék-elvezető rendszerekhez termékspecifikus vagy teljes rendszerre vonatkozó igazolás lehet szükséges. Ne következtessen tanúsításra pusztán a száltípus vagy a hőállóság alapján.

Fontos szerelési szempontok

• Ne fedjen le szigeteléssel sérült, szivárgó vagy helytelenül telepített berendezést; először szüntesse meg az alapvető hibát.
• A szigetelést tartsa távol a hozzáférési pontoktól, adattábláktól, mozgó alkatrészektől és szellőzőnyílásoktól, kivéve, ha a berendezés kialakítása megengedi azok lefedését.
• Ne nyomja össze a szálas szigetelést a tervezett beépítési sűrűségen túl, mert ez megváltoztathatja a hőtechnikai teljesítményt.
• Ha az alkalmazás megköveteli a szálak visszatartását, kompatibilis borítással, varrással vagy mechanikai lezárással védje a vágott éleket és a laza szálakat.
• Használjon fémrögzítőket, ha a hőmérséklet vagy a biztonsági követelmény meghaladja a nyomásérzékeny ragasztószalag igazolt teljesítőképességét.
• Rendszeresen ellenőrizze a szigetelést, a varratokat és a védőharisnyákat hézagok, szennyeződés, bevonatsérülés, foszlás, összenyomódás, laza rögzítőelemek és helyi túlmelegedés szempontjából.

Gyakori kérdések

Milyen termékek tartoznak a műszaki textíliák és szigetelőanyagok kategóriájába?

A jelenlegi kategória 13 terméket tartalmaz: magas hőmérsékletű varrócérnákat, füstcsőszigetelő burkolatokat és rugalmas szigeteléseket, üvegszálas tűzött nemezt, alumíniumfólia ragasztószalagot, valamint tömlők, csövek, vezetékek és kábelek védőharisnyáit.

Melyik termék rendelkezik a legmagasabb közzétett hőmérsékleti besorolással?

A szilícium-dioxid-szálas varrócérna közzétett adatai szerint folyamatosan 1000 °C-on, rövid ideig pedig 1400 °C-on használható. A biológiailag oldódó szigetelőpaplan besorolása legfeljebb 1200 °C. Ezek a termékek eltérő funkciókat látnak el, ezért a magasabb érték nem jelenti azt, hogy a varrócérna helyettesítheti a térfogati szigetelést, vagy hogy a paplan varráshoz használható.

A maximális hőmérséklet azonos a szigetelési besorolással?

Nem. A maximális hőmérséklet azt jelzi, hogy az anyag meghatározott körülmények között mennyire képes elviselni a hőt. A szigetelési teljesítmény a hővezetési tényezőtől, a vastagságtól, az összenyomástól, a felülettől, a hőmérséklet-különbségtől, a légáramlástól és a kivitelezés minőségétől függ.

Növelheti a magas hőmérsékletű cérna a szövet hőállósági besorolását?

Nem. A varrat és a kész alkatrész teljesítményét a szövet, a cérna, a bevonat, az öltésszerkezet és a mechanikai terhelés korlátozza. Magasabb hőállóságú cérna kiválasztása nem növeli az alacsonyabb besorolású szövet vagy bevonat hőmérsékleti teljesítőképességét.

Mi a különbség a tűzött nemez és a füstcsőszigetelő köpeny között?

A tűzött nemez rugalmas lemezanyag, amely vágható és feldolgozható hő- vagy hangszigetelési célokra. A füstcsőszigetelő köpenyt kéménybéléscső köré illeszkedő kivitelben szállítják. A berendezés geometriája, a szükséges vastagság, a rögzítési mód és a szerelési utasítások alapján válasszon.

Csökkentheti a füstcsőszigetelés a kondenzációt és a kátrányképződést?

A füstcsőszigetelés segít megőrizni a füstgáz hőmérsékletét, így csökkentheti a lehűlést, valamint a kondenzációt és a kátrány- vagy kreozotlerakódást elősegítő körülményeket. Nem helyettesíti a fűtőberendezés helyes üzemeltetését, a megfelelő tüzelőanyagot, a szakszerű kéménykialakítást, a kéménytisztítást, az ellenőrzést vagy az égéstermék-elvezető rendszer gyártójának utasításait.

Az alumíniumfóliás oldalnak a hőforrás felé kell néznie?

Csak akkor, ha a fólia és a teljes laminátum alkalmas az adott hőterhelésre. Az alumíniumbevonatú üvegszálas füstcsőszigetelő burkolatnál az üvegszálas réteg magasabb hőmérsékletre használható, mint a fóliás oldal, amely legfeljebb 300 °C-hoz ajánlott. Nagyobb hőterhelés esetén a fólia a hőforrástól elfelé nézzen.

Használható kizárólag alumíniumfólia ragasztószalag a füstcsőszigetelő burkolat rögzítésére?

Nem automatikusan. A teljesítményt a nyomásérzékeny ragasztó határozza meg, és az aktuális termékoldal nem közöl számszerű maximális üzemi hőmérsékletet. Használjon megfelelő mechanikai rögzítőelemeket, ha ezt a hőmérséklet, a geometria, az égéstermék-elvezető rendszer szerelési utasítása vagy a kockázatértékelés megköveteli.

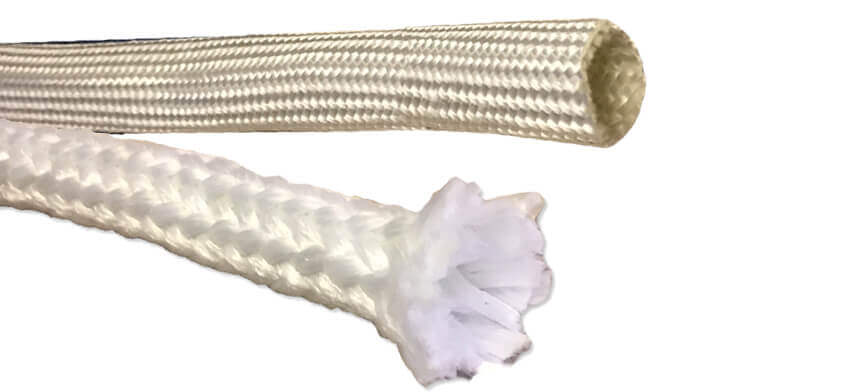

Hogyan válasszak tömlő- vagy kábelvédő harisnyát?

A belső átmérőt az alkatrészhez igazítsa, figyelembe véve a szerelvényeket, íveket és mozgást. Ezután ellenőrizze a folyamatos és csúcshőmérsékletet, a kopást, a folyadékokat, a vegyszereket, a rezgést és a szerelési hozzáférést. Ha villamos szigetelésre vagy áramköri integritásra van szükség, külön ellenőrizze a vonatkozó bevizsgált villamos és tűzvédelmi teljesítményt.

Használhatók ezek az anyagok egyéni védőeszközök vagy tűzgátló elemek gyártásához?

Megfelelően megtervezett termékek alkotóelemeiként használhatók, de a nyers cérna, nemez, paplan vagy védőharisnya önmagában nem minősül automatikusan tanúsított egyéni védőeszköznek vagy bevizsgált tűzgátló elemnek. A teljes ruházatnak, függönynek, paplannak vagy védelmi rendszernek meg kell felelnie az alkalmazandó teljesítmény- és megfelelőségi követelményeknek.

Mennyi szigetelőanyagot kell rendelni?

Mérje meg a teljes felületet vagy az égéstermék-elvezető cső teljes hosszát, majd adjon hozzá ráhagyást az átfedésekhez, csatlakozásokhoz, ívekhez, lezárásokhoz és a vágási veszteséghez. Védőharisnyák esetén ellenőrizze a szükséges belső átmérőt és a szerelvények körüli hosszt. Konfekcionált burkolatoknál számoljon a varratokhoz, rögzítési zónákhoz és karbantartási hozzáférésekhez szükséges anyaggal is.
